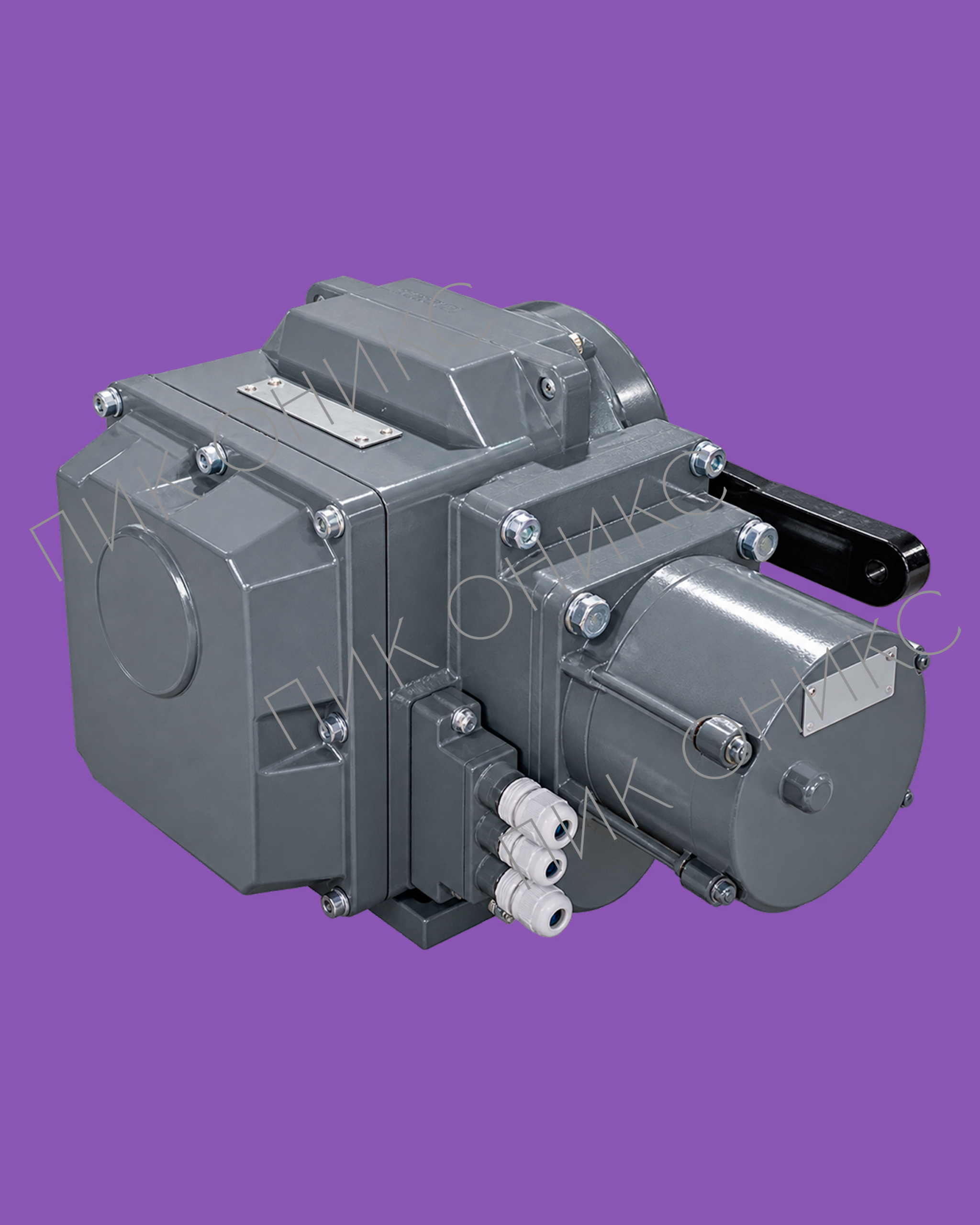

Механизм МЭО-250-25-0.25У-99К У2 380В
Описание
Механизм МЭО-250-25-0.25У-99К У2 380В
Производитель: Чебоксарский завод исполнительных механизмов «Промпривод», Россия.
Поставщик: ООО ПИК «ОНИКС», г. Пермь.
Назначение
МЭО-250-25-0.25У-99К У2 380В — это исполнительный механизм однооборотного рычажного типа, предназначенный для перемещения регулирующих органов запорной и регулирующей арматуры: заслонок, клапанов, шиберов и затворов. Электропривод поворачивает рабочий орган на угол до 90° (0,25 оборота) и применяется в автоматических системах управления технологическими процессами (АСУТП) в соответствии с управляющими сигналами регулирующих устройств.
Область применения
| Отрасль | Тип оборудования |
|---|---|
| Промышленная автоматизация | регулирующие органы арматуры, заслонки, клапаны |
| Энергетика | трубопроводная арматура, системы регулирования |
| Газовая и нефтяная промышленность | запорно-регулирующая арматура |
| ЖКХ | узлы регулирования тепловых сетей |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный крутящий момент на выходном валу | 250 Н·м |
| Номинальное время полного хода | 25 с |
| Номинальный полный ход выходного вала | 0,25 об (90°) |
| Напряжение питания | 380 В, 50 Гц (трёхфазное, литера «К») |
| Потребляемая мощность | 250 В·А |
| Блок сигнализации положения | токовый БСПТ (литера «У») |
| Степень защиты | IP54 |
| Климатическое исполнение | У2 |
| Режим работы | S4, до 630 включений/час при ПВ 25% |
| Масса | 32 кг (для исполнения «У») |
| Габаритные размеры | 440 × 315 × 305 мм |
Расшифровка обозначения
| Элемент | Значение |
|---|---|
| МЭО | Механизм Электрический Однооборотный |
| 250 | Номинальное усилие, Н·м |
| 25 | Время полного хода, с |
| 0,25 | Угол поворота, об (90°) |
| У | Токовый датчик обратной связи (БСПТ) |
| 99 | Серия механизма |
| К | Трёхфазное исполнение на 380В |
Конструкция электропривода
Редуктор и электродвигатель. В составе изделия — червячный редуктор, трёхфазный асинхронный двигатель и ручной привод для аварийного управления.
Блок сигнализации положения. Обеспечивает обратную связь по угловому положению выходного вала. Для исполнения «У» используется токовый БСПТ-10М. Для исполнения «И» — индуктивный БСПИ-10.
Степень защиты IP54. Корпус защищён от пыли и брызг, что допускает эксплуатацию в промышленных условиях.
Преимущества
Высокая частота включений — до 630 раз в час при ПВ 25%, максимально до 1200 раз в час при ПВ 5%.
Совместимость с управляющими устройствами — работа с пускателями ПБР-3А и ФЦ-0610.
Российское производство — завод «Промпривод» (г. Чебоксары) специализируется на выпуске механизмов МЭО и МЭОФ.
Поставщик
ООО ПИК «ОНИКС»
ООО ПИК «ОНИКС» зарегистрировано 19.08.2014 в г. Пермь. ОГРН 1145958044132, ИНН 5904643734 . Осуществляет поставку промышленного оборудования на территории Российской Федерации, Республики Казахстан, Кыргызской Республики и Республики Узбекистан.
Регион поставки:
-
Российская Федерация
-
Республика Казахстан
-
Кыргызская Республика
-
Республика Узбекистан
Логистика и доставка
Поставщик организует доставку в любые города указанных регионов. Предоставляется полный пакет сопроводительных документов.
Как заказать
Свяжитесь со специалистами ООО ПИК «ОНИКС». Менеджеры проконсультируют по наличию на складе и рассчитают стоимость доставки.
Вопросы и ответы
Вопрос: Кто производитель устройства?
Ответ: Чебоксарский завод исполнительных механизмов «Промпривод», Россия.
Вопрос: Каково напряжение питания?
Ответ: 380 В, трёхфазное (литера «К» в обозначении).
Вопрос: Что означает литера «У»?
Ответ: Токовый блок сигнализации положения (БСПТ).
Вопрос: Каков номинальный крутящий момент?
Ответ: 250 Н·м.
Вопрос: Какая степень защиты?
Ответ: IP54.
Комплектация поставки
| Наименование | Количество |
|---|---|
| МЭО-250-25-0.25У-99К У2 | 1 шт. |
| Блок сигнализации БСПТ (для исполнения «У») | встроенный |
| Рычаг | 1 шт. |
| Техническая документация | 1 экз. |
| Транспортная упаковка | 1 шт. |
Важное примечание
Цену и срок поставки уточняйте при оформлении заказа. Информация на сайте не является публичной офертой. Монтаж и настройка должны производиться квалифицированным персоналом.
Артикулы для учёта
| Наименование | Артикул / Код |
|---|---|
| МЭО-250-25-0.25У-99К У2 380В | МЭО-250-25-0.25У-99К |
