Описание

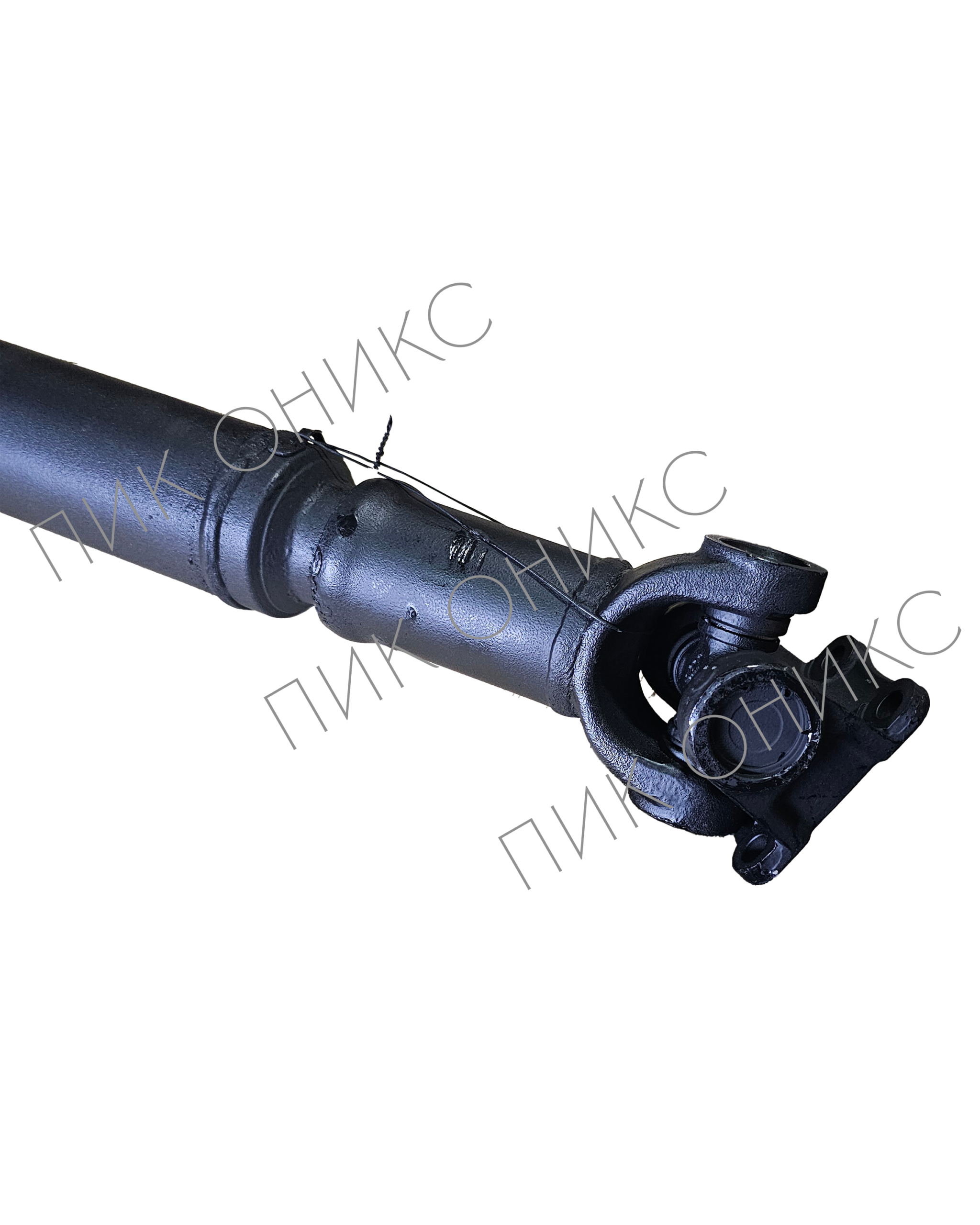

Вал карданный ТЭМ1.85.50.051 (1040 мм) для тепловоза ТЭМ-18ДМ

Назначение вала карданного ТЭМ1.85.50.051

Вал карданный ТЭМ1.85.50.051 предназначен для привода вентилятора тепловоза ТЭМ-18ДМ. Прежде всего, специалисты используют эту деталь для передачи крутящего момента от коробки передач к вентилятору. Кроме того, вал компенсирует угловые и осевые смещения, возникающие при работе оборудования.

Благодаря своей конструкции деталь обеспечивает надежную и стабильную работу системы охлаждения. Таким образом, вал карданный ТЭМ1.85.50.051 востребован на предприятиях железнодорожного транспорта и в ремонтных депо Российской Федерации.

Где применяется вал карданный ТЭМ1.85.50.051

Специалисты используют вал карданный ТЭМ1.85.50.051 в следующих сферах и объектах:

Таким образом, вал карданный ТЭМ1.85.50.051 широко применяется на железнодорожном транспорте Российской Федерации.

Технические характеристики вала карданного ТЭМ1.85.50.051

Ниже мы приводим основные технические параметры вала карданного ТЭМ1.85.50.051.

Основные параметры

Крестовина и фланец

Труба

Конструктивные особенности вала карданного ТЭМ1.85.50.051

Рассмотрим подробнее конструктивные особенности вала карданного ТЭМ1.85.50.051.

Передача крутящего момента

Вал предназначен для надежной передачи крутящего момента от коробки передач к вентилятору. Конструкция обеспечивает минимальные потери мощности при передаче вращения. При этом максимальный крутящий момент без деформации составляет 2850–3000 Н·м, а без разрушения — 3900–3920 Н·м.

Рабочий ход в шлицевой паре

Рабочий ход в шлицевой паре составляет 87–90 мм. Это позволяет компенсировать изменения расстояния между коробкой передач и вентилятором при работе оборудования.

Крестовина 35×98 мм

Вал оснащен крестовиной размером 35×98 мм. Крестовина обеспечивает передачу крутящего момента под углом и надежную работу шарниров. Угол поворота каждого шарнира составляет 20–22°.

Квадратный фланец

Фланец вала имеет квадратную форму с 4 отверстиями диаметром 12,1 мм. Расстояние между центрами противоположных отверстий составляет 96 мм, бурт — 70×2,5 мм. Это обеспечивает надежное крепление вала к агрегатам.

Труба с внутренним диаметром 71 мм

Труба вала имеет внутренний диаметр 71 мм и толщину стенки 2,1 мм. Это обеспечивает высокую прочность и устойчивость к крутящим нагрузкам.

Диаметр окружности шарнира 124 мм

Диаметр окружности, описанной элементами шарнира, составляет 124 мм. Это соответствует конструктивным требованиям тепловоза ТЭМ-18ДМ.

Минимальная длина 1040 мм

Минимальная длина вала по фланцам составляет 1040 мм. Это соответствует конструктивным требованиям тепловоза ТЭМ-18ДМ.

Масса около 12,2–14 кг

Масса вала составляет около 12,2–14 кг. Это упрощает монтаж и обслуживание.

Преимущества вала карданного ТЭМ1.85.50.051

Рассмотрим подробнее ключевые преимущества вала карданного ТЭМ1.85.50.051.

Высокий крутящий момент – до 3920 Н·м без разрушения.

Рабочий ход 87–90 мм – компенсация смещений.

Надежность – прочная конструкция и качественные материалы.

Точное соответствие – изготовление по чертежу ТЭМ1.85.50.051.

Крестовина 35×98 мм – стандартная модель.

Квадратный фланец – 4 отверстия, надежное крепление.

Совместимость – для тепловоза ТЭМ-18ДМ.

Поставщик в Российской Федерации

ООО ПИК «ОНИКС»

ООО ПИК «ОНИКС» осуществляет поставку запасных частей для железнодорожной техники на всей территории Российской Федерации. Компания работает на рынке с 2014 года и специализируется на оптовой торговле машинами и оборудованием.

Логистика

Поставщик организует доставку в любые города Российской Федерации. Москва, Санкт-Петербург, Пермь, Екатеринбург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самара и другие города доступны для оперативной отгрузки. Таким образом, вы получите вал карданный ТЭМ1.85.50.051 в любой точке России. Кроме того, компания предоставляет полный пакет сопроводительных документов.

Как оформить заявку

Свяжитесь со специалистами ООО ПИК «ОНИКС» по телефону или по электронной почте, указанным на сайте. При этом менеджеры проконсультируют вас по наличию на складе. Кроме того, они рассчитают стоимость доставки.

Вопросы и ответы о вале карданном ТЭМ1.85.50.051

Вопрос: Для какой техники предназначен вал?

Ответ: Вал предназначен для тепловоза ТЭМ-18ДМ.

Вопрос: Какова минимальная длина вала?

Ответ: Минимальная длина вала по фланцам составляет 1040 мм.

Вопрос: Какой рабочий ход в шлицевой паре?

Ответ: Рабочий ход составляет 87–90 мм.

Вопрос: Какой максимальный крутящий момент выдерживает вал?

Ответ: Без деформации — 2850–3000 Н·м, без разрушения — 3900–3920 Н·м.

Вопрос: Какая крестовина установлена на валу?

Ответ: Крестовина 35×98 мм.

Вопрос: Как заказать вал карданный ТЭМ1.85.50.051 в России?

Ответ: Обратитесь к поставщику — ООО ПИК «ОНИКС» по телефону +7 (342) 261-01-00. При этом менеджеры проконсультируют вас по всем вопросам.

Комплектация поставки

В стандартную комплектацию входят следующие позиции:

Важное примечание

Цену и срок поставки вала карданного ТЭМ1.85.50.051 уточняйте при оформлении заказа. Информация на сайте не является публичной офертой. Поэтому для получения точной стоимости и условий доставки по Российской Федерации свяжитесь с менеджерами ООО ПИК «ОНИКС». Кроме того, они предоставят актуальную информацию о наличии на складе. Помимо этого, менеджеры помогут оформить заказ.

Контакты для заказа

• Телефон: +7 (342) 261-01-00

• Адрес: г. Пермь, ул. Пушкарская, 140, офис 316

Артикулы для учета
